【FreeToken 解读】边缘侧推理框架 FreeToken 论文笔记

五分钟全景图

论文名称: “FreeToken: Efficient Edge-Native MoE Serving with Bandwidth-Adaptive Execution” (2026, Shuo Yang*, Xiaoze Fan*, et al.)

一句话概括

FreeToken 是一个边缘原生的 MoE（混合专家）模型推理系统，它不再把个人电脑（如游戏本、工作站）当作"小 GPU"，而是将其视为由 GPU、CPU、内存、PCIe 组成的异构推理平台，通过带宽自适应执行、语义感知缓存和弹性内存管理，让消费级硬件能支持推理数据中心级别的前沿规模 MoE 模型（35B~753B 参数）。

三大创新点

1. 带宽自适应执行（Bandwidth-Adaptive Execution）：不再"全量 offload 到 GPU"或"全量在 CPU 上算"，而是在每个 decode 步骤中，根据实时测量的 PCIe 带宽 和 CPU 专家处理带宽 ，动态计算最优的 miss 专家分割比例 ，将部分 miss 专家通过 PCIe 加载到显存，其余直接在 CPU 上就地计算，两者并发执行，最大化利用CPU、GPU、PCIe 带宽资源。
2. 语义感知状态缓存（Semantic-Aware State Caching）：针对 Agent 工作中频繁编辑上下文（删除 tool output、thinking segment）的问题，FreeToken 在特殊 token 边界（如 <tool_call>、<thinking>）保存**循环状态（recurrent state）**作为锚点。当上下文被编辑时，只需从最近的存活锚点重新计算新后缀，避免了整段长上下文的重复预填充。
3. 弹性边缘资源管理（Elastic Edge Resource Management）：消费级 GPU 的 VRAM 被桌面合成器、浏览器等共享，可用预算动态变化。FreeToken 允许在运行时无需重启引擎即可调整 GPU 专家缓存和 KV 缓存的大小比例，并实现快速冷启动（直接加载 FTW 格式权重，跳过 GPU warm-up）。

启发

• MoE 推理不应只关注"预测命中率"：现有工作（MoE-Infinity、ProMoE）大多优化"如何预测下一个专家"，但预测再准，miss 的专家最终还是要走 PCIe。FreeToken 的 insight 是：与其消除 miss，不如让 miss 被服务得更高效——把 CPU 当作计算资源而非存储仓库，是解锁边缘推理性能的关键。
• Agent 工作负载是"系统性"挑战，而非"单次推理"挑战：Agent 的上下文编辑、工具调用、多轮对话使得 KV cache 复用率骤降。FreeToken 的语义锚点方案很务实：不追求通用 prefix tree 的最大复用，而是利用 Agent 框架本身的结构化编辑模式（只删除整块语义单元）来设计缓存策略。
• 消费级硬件推理的工程天花板在于软件栈：FreeToken 将调度决策（路由去重、缓存命中、miss 分割、victim 选择）全部以 设备端数据（device-side data） 的形式固化到 CUDA Graph 中，避免了 host-device 同步开销。这提示我们：在边缘场景，kernel 融合和 graph capture 的工程深度往往比算法 novelty 更能决定最终性能。

1 Introduction

开源 MoE 模型的能力在快速逼近闭源 SOTA，但运行它们的硬件门槛（数据中心级 GPU 集群）并未降低。

FreeToken 的突破点在于：它把在消费级 GPU 机器上实现 MoE模型推理视为系统软件缺失问题。它提出将个人机器视为"统一弹性推理平台"，通过软件栈的端到端协同设计（模型布局、专家驻留、CPU-GPU 执行、状态复用、运行时内存管理）来填补这一鸿沟。

论文从三个技术方面来讨论的当前端侧推理系统(llama.cpp，kTransformers，Ollama 等)对于 MoE 部署的存在的技术问题：

1. Prefill 阶段稠密化。虽然每个 token 在只激活几个专家网络，但是因为超长的输入序列，还是会激活每个 MoE 层中的所有专家网络，使得 MoE 的计算不再具有稀疏性。让 prefill 阶段同时具有计算密集性和内存-显存参数搬运的挑战性。
2. Decode 阶段专家网络的动态性。现有的推理框架的专家调度策略无法很好的处理 miss 的专家网络，它们的策略要么是(llama.cpp)模型参数加载时，固定加载一部分到显存中；要么是动态加载 miss 的专家。 在 CPU、PCIe 带宽、GPU 三者之间没有做到高效的利用。
3. 边缘侧资源的多样性：由于消费级设备的多样性（不同的 CPU、PICe带宽、内存大小、GPU算力等），动态性（同时和其他程序一起调度资源），放大了解决前两个问题的技术难度。

FreeToken 提出的解决方案：

1. Bandwidth-adaptive execution: 将边缘设备有限的带宽瓶颈转化为运行时的调度信号；在 Prefill 阶段通过双缓冲区机制，交替加载当前专家网络参数和下一层专家网络参数，通过计算来掩盖参数加载的延迟。Decoding 阶段通过 PCIe 的带宽，来调整专家网络加载到 GPU 中运算与停留在内存中交给 CPU 运算的比例。
2. Semantic-aware caching: 在 Prefill 阶段通过语义上的标签位置来缓存 KV cache 解决 Agent 重写导致的循环模块的缓存失效；在 Decoding 阶段，基于相邻token专家路由的局部性，使用 LRU 策略来调度专家网络。
3. Elastic edge resource management: 为了适配消费级设备的使用场景，在不重启的推理框架的情况下，动态的调整推理所需要的显存资源。

2 Challenges in Edge MoE Serving

本章节从 Prefill、Decoding 和 资源多样性 这三个具体方面来分析边缘侧设备 MoE 推理的技术挑战。

2.1 Challenges in the Prefill Stage: Transfer and Recomputation Costs

Prefill 阶段的瓶颈来自两个方向：

1. 专家传输（Expert Transfer）：Prefill 阶段涉及数千个 token，每个 token 路由的专家合集几乎覆盖全部专家。因此，每一层都必须从 CPU 内存通过 PCIe 传输几乎整个专家池。对 DeepSeek-V4-Flash（FP4, ~140GB），这一传输在 RTX 5090（PCIe 5.0 x16, ~60 GB/s）上耗时 ~2s，在 RTX 4060 笔记本（PCIe 4.0 x8, ~11.8 GB/s）上超过 10s。
2. 上下文重计算（Context Recomputation）：Agent 每轮 tool call 都会编辑上下文（删除旧 thinking、压缩 tool output）。混合注意力模型（含循环层或滑动窗口）依赖稀疏的 state checkpoint，一旦编辑点落在 checkpoint 之后，就必须从最近的有效 checkpoint 重新计算数千个 token。消费级 GPU 的 BF16 算力仅为 H100 的 1/5~1/10，重复计算开销巨大。

在包含循环层(Recurrent Layer) 或者固定窗口大小的 Attention 层网络中，模型将之前的所有状态压缩成一个固定大小的状态向量，而不是像标准 Attention 中按照 token 逐个保持 KV cache，这导致 Agent 在上下文重写之后，循环层无法复用之前的状态，需要从头开始计算。

2.2 Challenges in the Decode Stage: Cache Misses and Limited CPU Bandwidth

Decoding 阶段的瓶颈归因于三个递进问题：

1. 静态专家放置几乎总是 miss：llama.cpp 在 load 时固定 tensor 位置，KTransformers 在 prefill 时决定"hot expert"，但路由随每个 token、每个工作负载变化。冻结的 placement 只能覆盖很小一部分 routed traffic，多数专家最终落到 CPU 上执行，GPU 和 PCIe 闲置。
2. 消费级 CPU 带宽无法独立支撑 decode：双通道 DDR4 (~50 GB/s) 或 DDR5 (~80-90 GB/s) 的带宽远低于 GPU 显存带宽（RTX 4090/5090 为 1-1.8 TB/s）。CPU-only 路径的 decode 速度被 DRAM 带宽封顶，与核心数无关。
3. 最优工作划分是硬件特定的：miss 专家可以通过 PCIe 传到 GPU 执行，也可以在 CPU 就地执行。两种方式没有绝对优劣：PCIe-only 方案在 host 带宽充裕时浪费 CPU 算力，CPU-only 方案在 PCIe 带宽充裕时浪费未来 cache hit 的机会。最优比例依赖于具体硬件的 PCIe 带宽和其实测值。

2.3 Challenges in Resource Management: Nothing on the Edge Is Dedicated

边缘设备的资源状态具有高度动态性：

• VRAM 预算及分配随时变化：GPU 与桌面合成器、浏览器、游戏共享，可用 VRAM 在不同启动时刻不同，甚至在同一会话中也可能突然减少或增加。KV cache 随 Agent 会话增长，专家 cache 相对固定，所以"在首个 turn 选择的 split"在多个 turn 后已经不再最优。
• 引擎冷启动慢且频繁：DeepSeek-V4-Flash 的 ~140GB 专家池从 NVMe（~7 GB/s）加载就需要 ~20s，且边缘用户经常按需启动/关闭引擎或切换模型，启动延迟成为用户体验瓶颈。

3 FreeToken Design

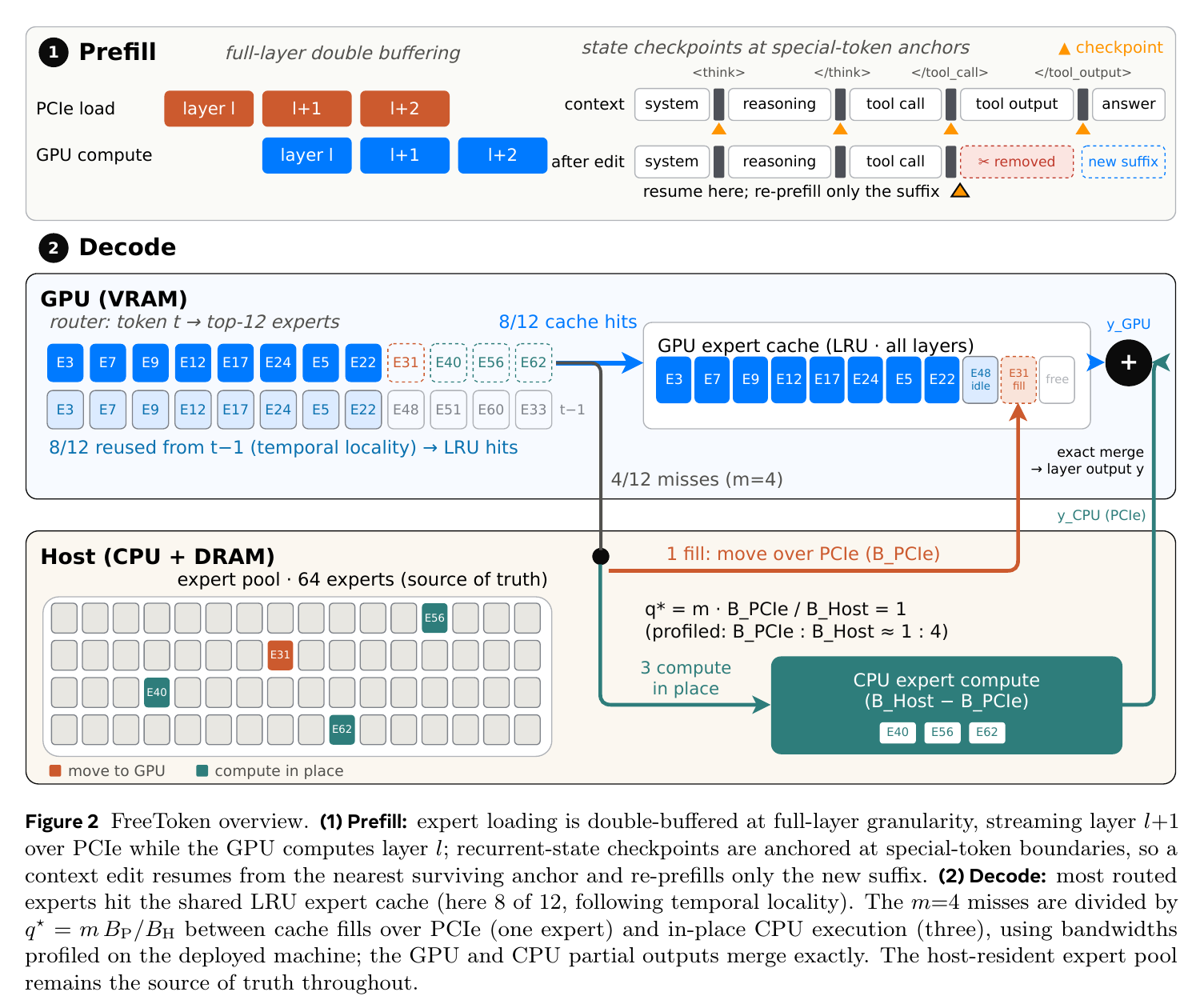

3.1 Prefill Codesign: Pipelined Loading and Semantic-Aware State Caching

针对 §2.1 的两个预填充瓶颈，FreeToken 提出两个机制：

1. 全层双缓冲（Full-Layer Double Buffering）：由于 prefill 阶段几乎激活每层的全量专家，FreeToken 放弃"按需加载"，而是分配两个 full-layer buffer。GPU 在计算第 $l$ 层路由专家的同时，DMA 流并行加载第 $l+1$ 层的全量专家到另一个 buffer。因为传输与计算重叠，prefill 总时间近似等于单次全量专家池的传输时间，专家计算被完全隐藏。
2. 语义锚点状态缓存（Semantic-Aware State Caching）：对混合注意力模型中的循环层（recurrent layer），FreeToken 在特殊 token 边界（<thinking>、<tool_call>、<tool_output>、conversation turn）锚定循环状态 checkpoint。Agent 框架（如 OpenClaw、SWE-agent）总是以这些语义块为单位进行截断/删除，因此锚点 checkpoint 大概率在编辑后仍然有效。当新请求到达时，FreeToken 从最深的存活 checkpoint 恢复，只对新的 suffix 重新预填充。

3.2 Decode Codesign: Semantic-Aware Expert Caching and q* Policy

这是论文最核心的技术贡献，解决 §2.2 的 decode 瓶颈：

1. 语义感知专家缓存（Semantic-Aware Expert Caching）：FreeToken 维护一个跨所有 MoE 层的全局 LRU 专家缓存，缓存内容随路由动态变化。每个 cache hit 刷新专家的 recency，cache miss 时将新选中的专家填入（驱逐 LRU 专家）。这与 KTransformers 的 “prefill 时 pin hot expert” 形成本质区别：缓存持续跟随 token 级别的路由变化，而非依赖于 load-time 或 prefill 阶段的静态预测。

2. 带宽自适应执行（Bandwidth-Adaptive Execution）：设第 t 步有 m 个 miss 专家。FreeToken 将 miss 集合分为两部分：

   • $\mathcal{F}$ ：通过 PCIe 填入 GPU cache，然后在 GPU 上执行（大小 q）
   • $\mathcal{C}$ ：直接在 CPU 上就地执行（大小 m - q）

   两个分支并发执行。设 $B_P$ 为实测 PCIe 专家传输带宽， $B_H$ PCIe 的总带宽，则留给 CPU 处理 miss 专家的 PCIe 带宽为：

   $$B_R=max(B_H-B_P,0)$$

   两分支完成时间分别为：

   $$T_{\text{fill}}(q)\approx \frac{q\cdot S}{B_P},T_{\text{cpu}}(m-q)\approx \frac{(m-q)\cdot S}{B_H-B_P}$$

   因为计算时长由最慢的那个分支决定，所以应该平衡两分支，得到最优分割比：（平衡的意思就是 $\frac{T_{fill}}{T_{cpu}}=1$ ）

   $$q^{\ast }\approx m\cdot \frac{B_P}{B_H}$$

   当 $B_H\approx B_P$ 时， $q^{\ast }\approx m$ ，系统退化为纯 PCIe 填充模式。

因为 Decoding 阶段主要是 memory bound ，所以处理时间约等于数据传输时间。

• 即使 CPU 能处理大部分 miss 专家，仍保留一个专家的 PCIe 传输，确保缓存持续预热，避免冷启动陷阱。

• PCIe 传输和 CPU 计算共享同一 host 内存带宽。GPU DMA 从内存读取权重占用的 host PCIe 带宽为 $B_P$ ，剩余的 $B_H-B_P$ 带宽才能被 CPU 核心用于读取权重并计算。因此，如果 $B_H=80\text{ GB/s}，B_P=50\text{ GB/s}$ ，则 PCIe 饱和时 CPU 仍可用剩余的 30 GB/s 处理 miss 专家，这 30 GB/s 的"残差带宽"如果不被利用就浪费了。

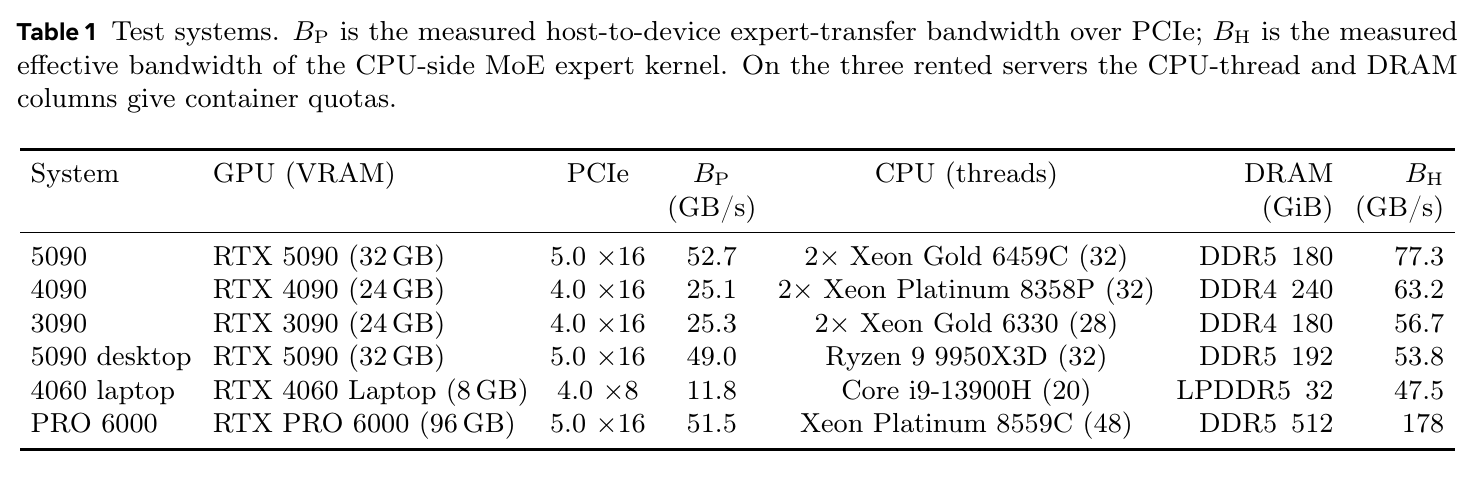

• $B_P$ 和 $B_H$ 的实测差异：从 Table 1 看，RTX 4060 笔记本的 $B_P=11.8$ ， $B_H=47.5$ ，故 $q^{\ast }\approx 0.25m$ （约 1/4 miss 走 PCIe，3/4 走 CPU）；而 RTX 5090 桌面的 $B_P=49.0$ ， $B_H=53.8$ ，故 $q^{\ast }\approx 0.91m$ （几乎全部走 PCIe）。这解释了为何不同硬件的最优策略差异巨大。

• 并发执行 vs 串行执行：公式假设两分支完全并发，且 CPU 分支不会因 PCIe 传输而 stall（因为 DMA 控制器独立于 CPU 核心）。如果 host 是统一内存架构（UMA）且 DMA 与 CPU 争用内存控制器，实际并发度会略低，但 FreeToken 通过实测带宽已经隐含了这一因素。

3.3 Elastic Memory Management for Edge-Native Runtimes

针对 §2.3 的资源动态性问题，FreeToken 提供两种机制：

1. 运行时缓存重配置（Runtime Cache Reconfiguration）：在加载完成非 MoE 层的权重之后，FreeToken 将剩下的显存划分为 KV cache page 和专家缓存（complete-expert slot）, 它们的大小是动态调整的。在任意调度安全点（scheduler safe point），FreeToken 可以在不重启引擎、不重载 CPU 专家池的前提下，重新构建 GPU 专家缓存的 size 以及其与 KV cache 的 split。重新配置后，系统重新建立 captured execution path。
2. 快速引擎启动（Fast Engine Bootstrap）：
   • 加载优化：FreeToken 提供 FTW（FreeToken Weight）格式，将专家权重预先合并为 runtime bank layout。加载时用并行 direct I/O 直接读到最终 host 布局，加载完成后再 pin 内存（避免先 pin 空 buffer 导致的零页故障开销）。
   • 无需 warm-up：第一个请求以 cold cache 状态服务，miss 由 §3.2 的普通 decode 路径处理，cache 在正常服务过程中逐渐加热。

4 Implementation

4.1 CUDA-Graph-Compatible LRU Cache

FreeToken 的核心工程挑战：专家缓存是高度动态的（miss 专家集合、fetch 数量、移除的专家每步都在变化），如果由 host 控制，每一步都需 host-device 同步，破坏 CUDA Graph 的 zero-overhead replay 优势。FreeToken 的解决方案：将所有路由依赖的控制逻辑表示为 device-resident data，固化在 statically captured graph 内。

• 对每个 MoE 层，单个 GPU kernel 完成：去重 routed experts → 查 residency table → 计算 → 选择 eviction victims → 将 logical expert ID 重写为物理 slot ID（或 CPU-assignment flag）。
• Victim selection 用单趟扫描识别 K 个 LRU 候选，miss 路径消耗前 个，避免了"逐 slot 扫描"的 LRU 陷阱。
• 结果 copy work list 驱动一个融合的 PCIe 传输（所有 expert banks 共享相同的 logical expert-to-slot mapping）。
• CPU 分支也被 capture 进同一个 graph：pinned I/O buffers、host-function submit node、同步节点、结果 copy 全部预录，replay 时无需 Python 调度。

4.2 Expert Storage and Platform Adaptation

FreeToken 通过归一化的专家参数存储设计来实现参数的高效加载；在模型加载时候，选择与硬件适配的 kernel 来实现平台的适配。

1. 专家存储归一化：将各模型的 checkpoint 布局统一为 Expert Banks，每个 bank 以 layer_id * num_experts + expert_id 为 leading dimension。所有 bank 中同一 (layer, expert) 的行组成一个完整专家。这使得 GPU kernel 和 CPU executor 共享同一 logical expert identity，无需关心底层物理格式差异。
2. FTW 格式：离线将专家权重合并为 runtime bank layout，启动时跳过 tensor discovery 和 repacking，用并行 direct I/O 直接读到精确大小的 host banks（读完后才 pin）。
3. 平台适配：load 时选择与 expert 表示、GPU arch、CUDA 环境匹配的 kernel。若无法建立 pinned/DMA 路径（某些 OS/driver 限制），fallback 到纯 CPU MoE backend（专家权重 pageable，所有 routed 专家在 CPU 执行，只有 activations 和 outputs 穿过 CPU-GPU 边界）。

5 Evaluation

5.1 Experimental Setup

实验设计围绕三个维度展开：

1. 硬件多样性：6 台机器，覆盖从 8GB RTX 4060 笔记本（PCIe 4.0 x8, 11.8 GB/s）到 96GB RTX PRO 6000 工作站（PCIe 5.0 x16, 51.5 GB/s），以及中间的 3090/4090/5090 服务器和 5090 桌面。特别地，服务器 CPU 线程被 cap 到 6-8 核以模拟真实边缘系统的 CPU 能力（而非数据中心级的数百核）。
2. 模型覆盖：Qwen3.6-35B-A3B（BF16，~35B 总参，~3B 活跃），DeepSeek-V4-Flash（284B 总参，~13B 活跃，MXFP4 量化），GLM-5.2（753B 总参，~40B 活跃，NVFP4，433GB checkpoint）。
3. 工作负载多样性：
   • W1: AIME 数学推理（单轮，decode-dominated）
   • W2: OpenCode + SWE-bench（coding agent，3 个 scripted turns）
   • W3: Claude Code + SWE-bench（native protocol，并发 subagents，56-65k tokens）
   • W4: OpenClaw + Email/Calendar（13 fixed turns，~24.5k token system context）
4. 基线对比：llama.cpp、Ollama、KTransformers、MoE-Infinity（后两者仅支持 subset）。

5.2 Main Results

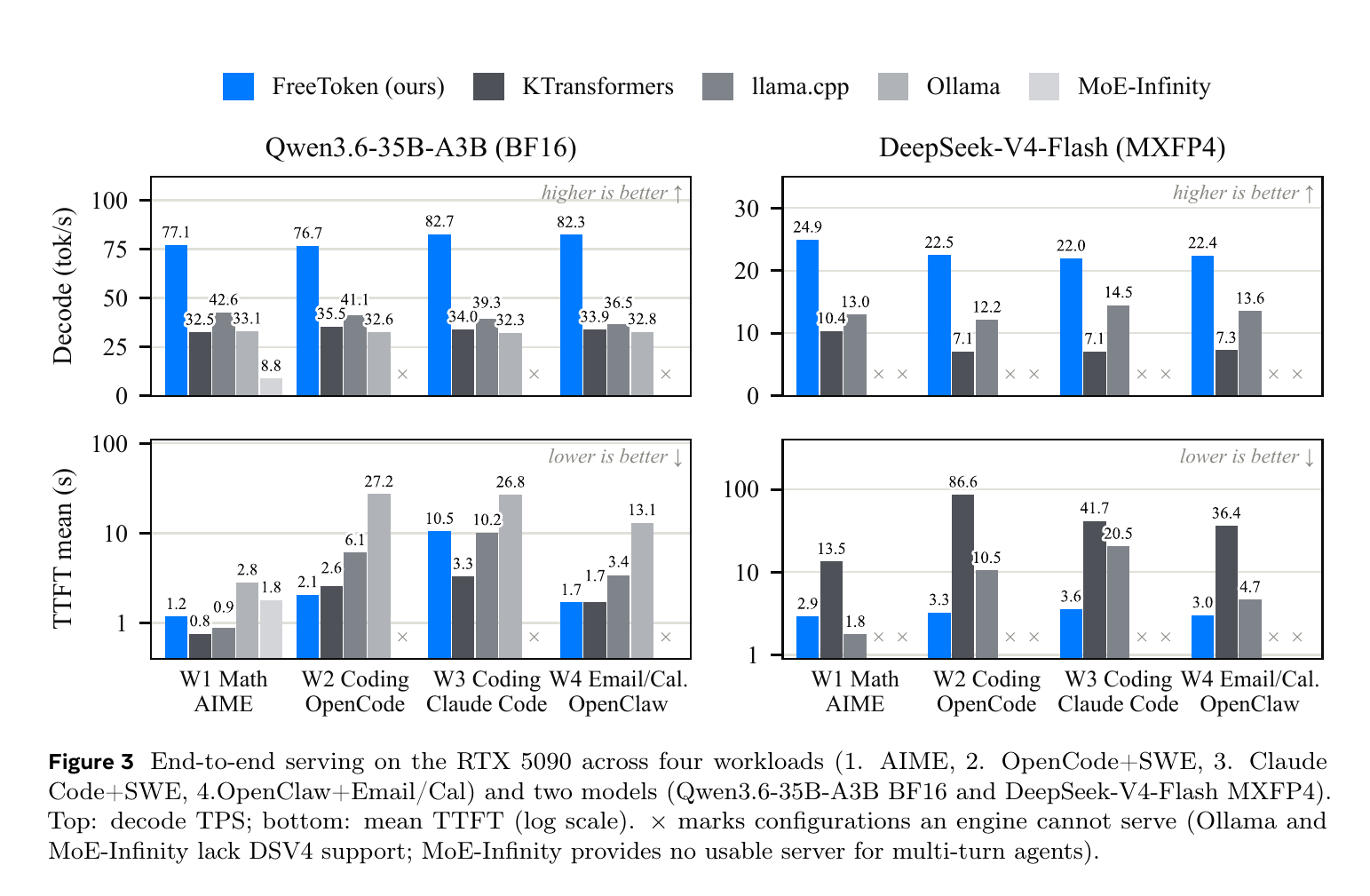

Figure 3 展示了端到端结果：

1. Decode throughput：

   • FreeToken 在 Qwen3.6 上 77-83 tok/s，在 DSV4-Flash 上 22-25 tok/s，分别是 strongest baseline 的 1.8-2.3× 和 1.5-1.9×。
   • 稳定性：FreeToken 在 Agent 工作负载下的 decode 吞吐量相比单轮 W1 仅下降 ≤12%，而 KTransformers 在 DSV4-Flash 上从 W1 到 W2 已下降 31%。这证明 FreeToken 的语义感知缓存对长上下文多轮对话的鲁棒性。
   • MoE-Infinity 仅能跑 W1（8.8 tok/s），其 per-expert prefill staging cap 导致长 prompt 工作负载 abort，且 server 不保留跨请求的 KV cache。

2. Time-to-First-Token (TTFT)：

   • FreeToken 在 6 个 multi-turn 单元中有 5 个取得最低 mean TTFT（Qwen3.6×W3 中 KTransformers 的 GPU-prefill 路径稍快）。
   • Tail latency 是关键区别：FreeToken 的最差 turn TTFT 在所有 workload 下 <44s，而每个基线都在某些 workload 下超过 150s（llama.cpp 232s，KTransformers 946s）。这些长尾延迟超过了真实 Agent 客户端的超时阈值（OpenClaw 120s idle watchdog，Claude Code ~10min timeout），意味着 baseline 在真实部署中可能被客户端提前终止。

5.3 Breakdown and Cross-Hardware Analysis

从三方面分析验证 FreeToken 机制的有效性和通用性：

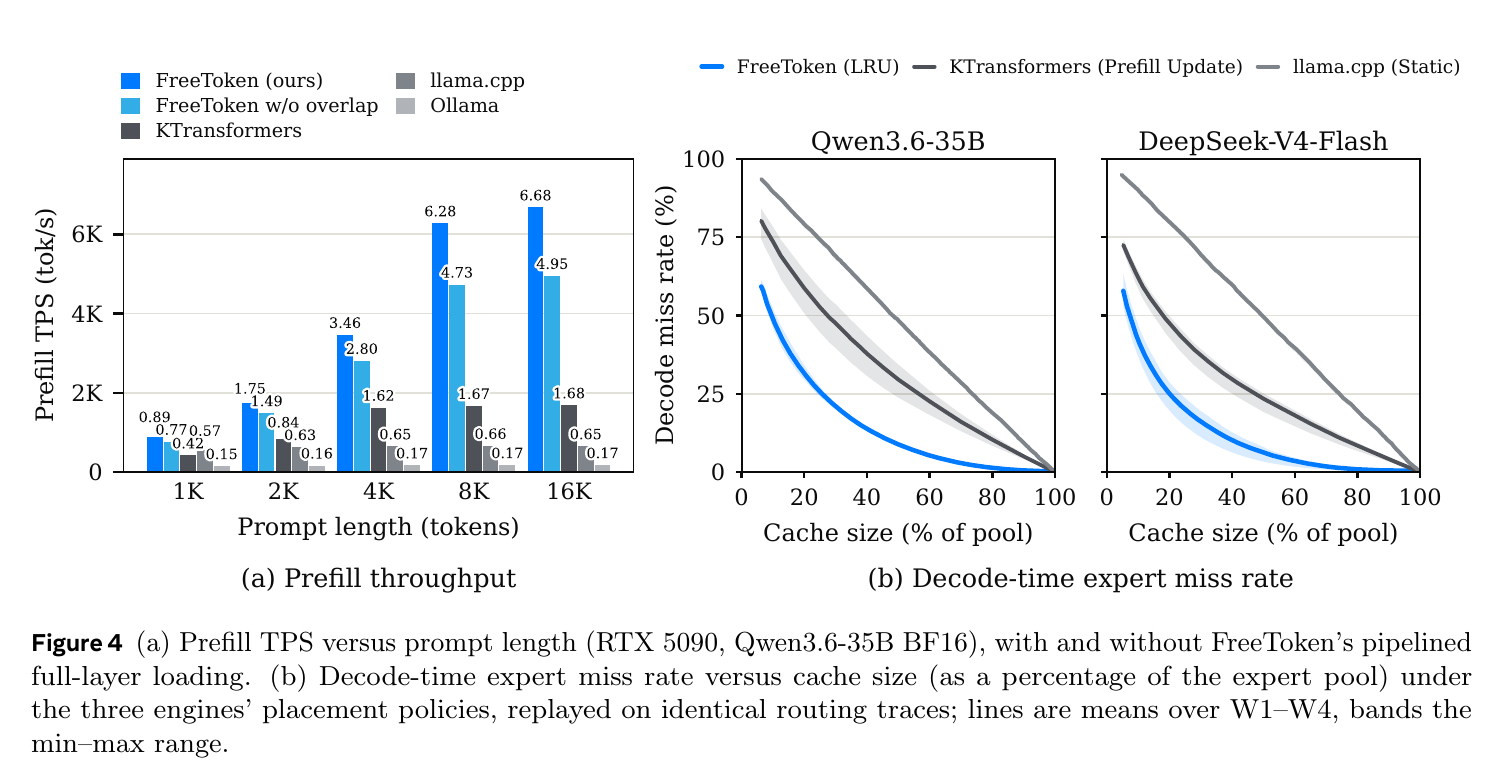

1. Pipelined Prefill（Figure 4a）：
   • 双缓冲开启时，prefill 是 transfer-bound，每 8192-token chunk 完成时间 ≈ 1.19-1.22s，几乎等于 64.4GB expert pool 在 52.7 GB/s PCIe 上的传输时间。吞吐量在 16k tokens 时达到 6.7k tok/s。
   • 关闭双缓冲（串行化 transfer vs compute）时，吞吐量在 4k、8k、16k 时分别下降 19%、25%、26%，惩罚随 prompt 长度增长而增大（因为可隐藏的计算比例增加）。
2. Expert Locality（Figure 4b）：
   • FreeToken 的 global LRU 在相同 cache capacity 下，decode-time expert miss rate 在 Qwen3.6 上为 16%（vs KTransformers 41%，llama.cpp 62%），在 DSV4-Flash 上为 39%（vs 59%，89%）。
   • 这意味着：LRU 跟随 token-level 路由变化的效果远优于 prefill 时的静态 hot expert 选择。即使在 agent 工作负载（路由变化更剧烈）下，这一结论仍然成立（bands 表示 W1-W4 的 min-max range）。

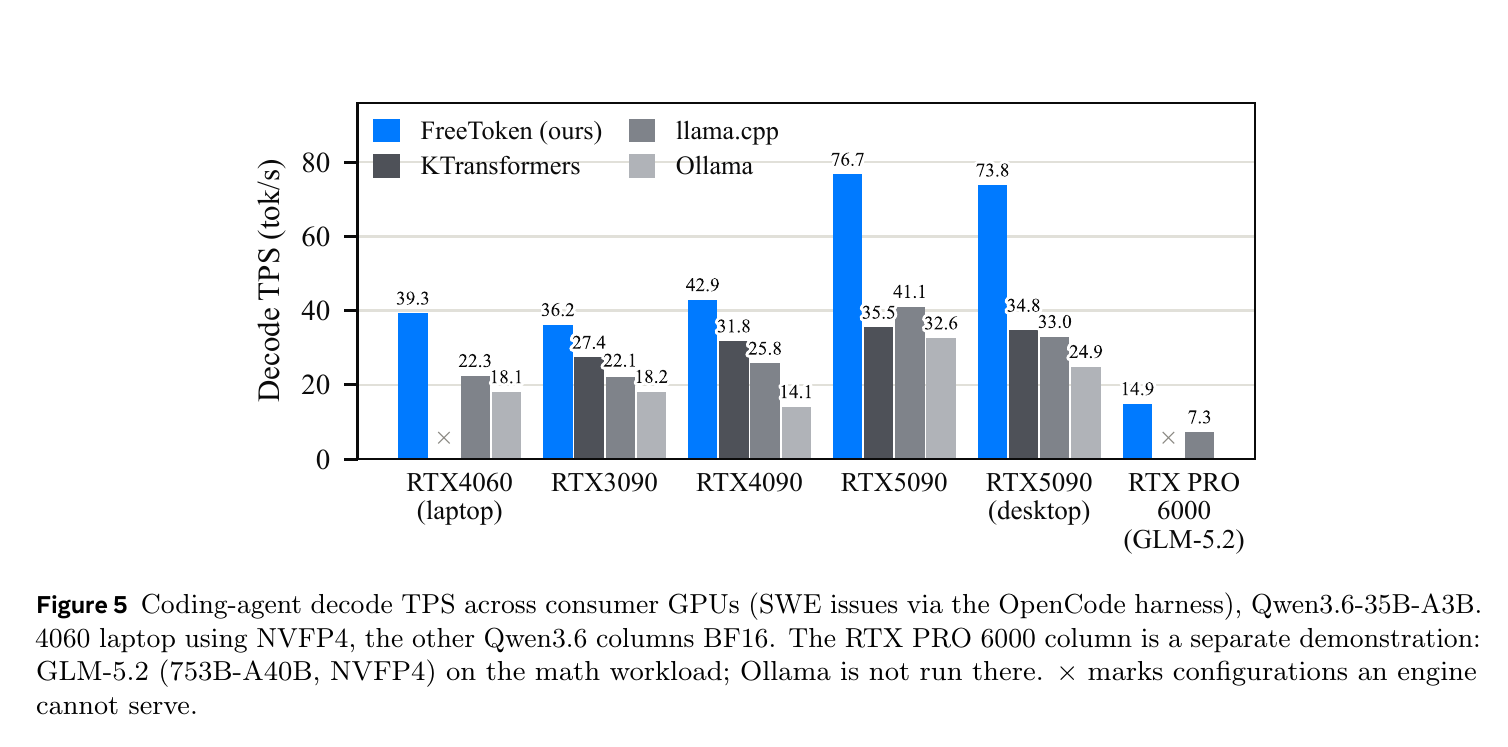

3. Cross-Hardware Serving（Figure 5）：
   • FreeToken 在所有 5 个 consumer 系统上都是最强引擎：领先 baseline 1.3×（3090/4090）到 2.1×（5090 desktop）。
   • 两个 5090 系统（服务器 vs 桌面）的对比：相同 GPU，但 host 从多通道服务器切换到双通道消费级桌面，FreeToken 仅损失 4% decode 吞吐量，而 llama.cpp 损失 20%（因为其 CPU-resident 专家在双通道 DDR5 上带宽受限）。
   • RTX 4060 笔记本（8GB, PCIe x8）：FreeToken (NVFP4) 跑出 39.3 tok/s，是 RTX 4090 的 92%，且超过 Codex 生产 median（33 tok/s）。
   • GLM-5.2（753B）在 RTX PRO 6000 上：FreeToken 14.9 tok/s vs llama.cpp 7.3 tok/s（2.0×），KTransformers 因 host memory 不足（需要 753GB-1.5TB 但只有 512GB）无法运行。

6 Related Work

论文将相关工作分为三条线：

1. 专家 offloading 与缓存（EdgeMoE, Mixtral-offloading, MoE-Infinity, ProMoE, ExpertFlow, FineMoE, HOBBIT, SiDA, SMoE, Pre-gated MoE）：
   • 共同假设：miss 专家只能通过 PCIe 传输到 GPU。
   • FreeToken 的突破：承认 miss 不可避免，而是改变"miss 如何被服务"——将部分 miss 交给 CPU 就地执行，利用 host 残差带宽。
2. 混合 CPU-GPU 执行（FlexGen, DeepSpeed-Inference, PowerInfer, llama.cpp, Ollama, Fiddler, KTransformers, HybriMoE, SMoE）：
   • 已有工作将 CPU 作为计算资源，但划分策略要么是静态的（KTransformers 在启动时固定），要么需要 host-side 调度（每步重新计算），无法纳入 CUDA Graph。
   • FreeToken 的突破：用闭合形式的 公式，决策成本极低，可驻留 device，且被 capture 进 graph。
3. 服务基础设施与分层内存（vLLM, SGLang, FlashInfer, SGLang HiCache, WiSP, eLLM, FluxMoE）：
   • 这些系统移动"被动字节"（page 或 expert absent 时只能 fetch）。
   • FreeToken 的突破：expert weights 提供了"额外自由度"——缺失的专家也可以就地计算。FreeToken 将两种 lever（缓存 + 就地计算）结合在同一运行时中。

7 Conclusion

结论重申核心论点：一旦 MoE 的稀疏激活使得计算变得可行，本地推理的关键就不再是"模型能否塞进 GPU"，而是"系统能否有效编排整台机器"。FreeToken 将 GPU、CPU、host memory、interconnect 视为统一推理平台，通过三机制（bandwidth-adaptive execution + semantic-aware caching + elastic memory management）将开源 MoE 模型从"数据中心独占"变为"个人机器可部署"。
